Deeper Sonar или как сэкономить €170 на репитере

/ru/electronics/common/ deepermikrotik
25/Июль/2026
авторArt
Art

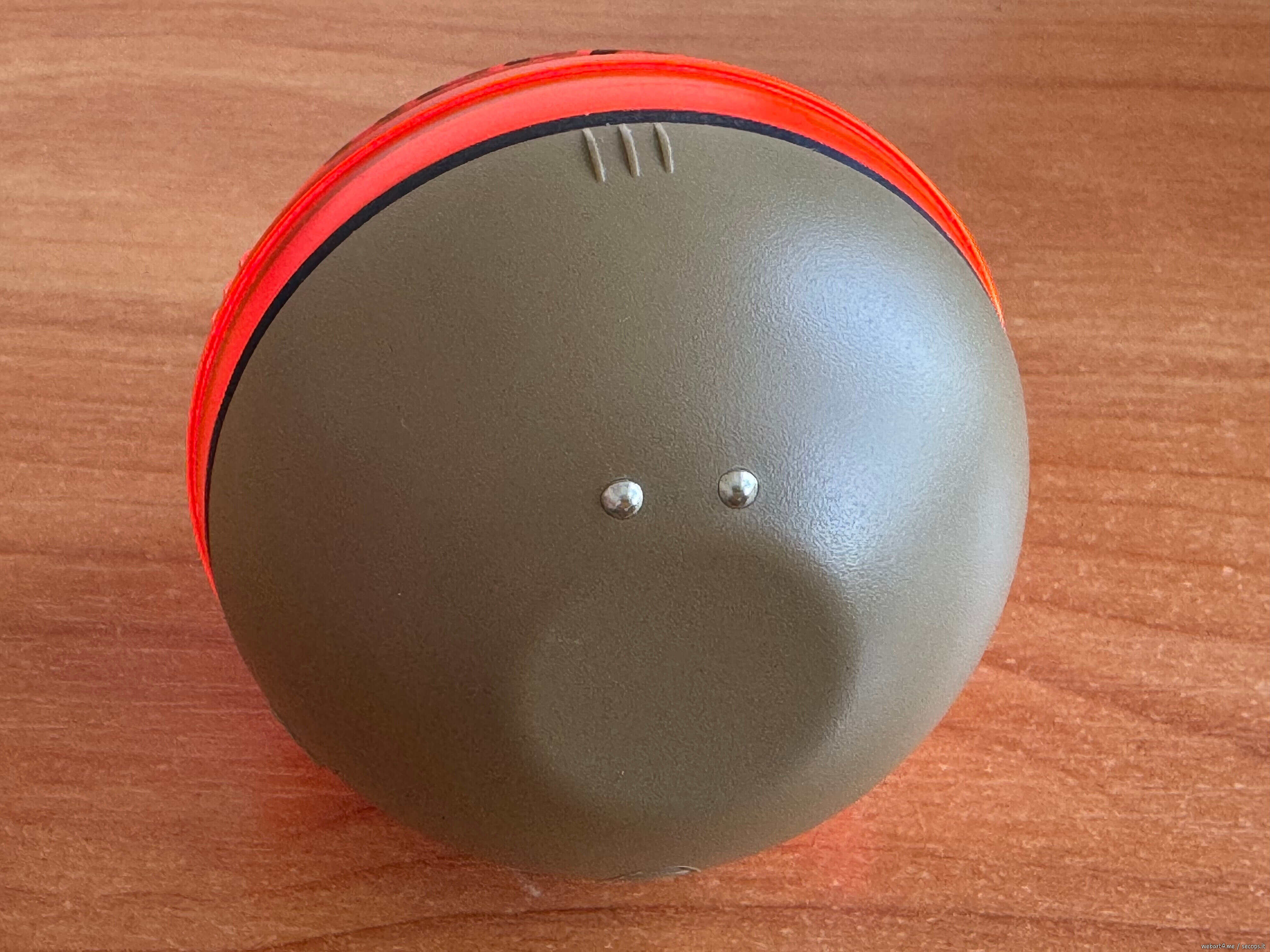

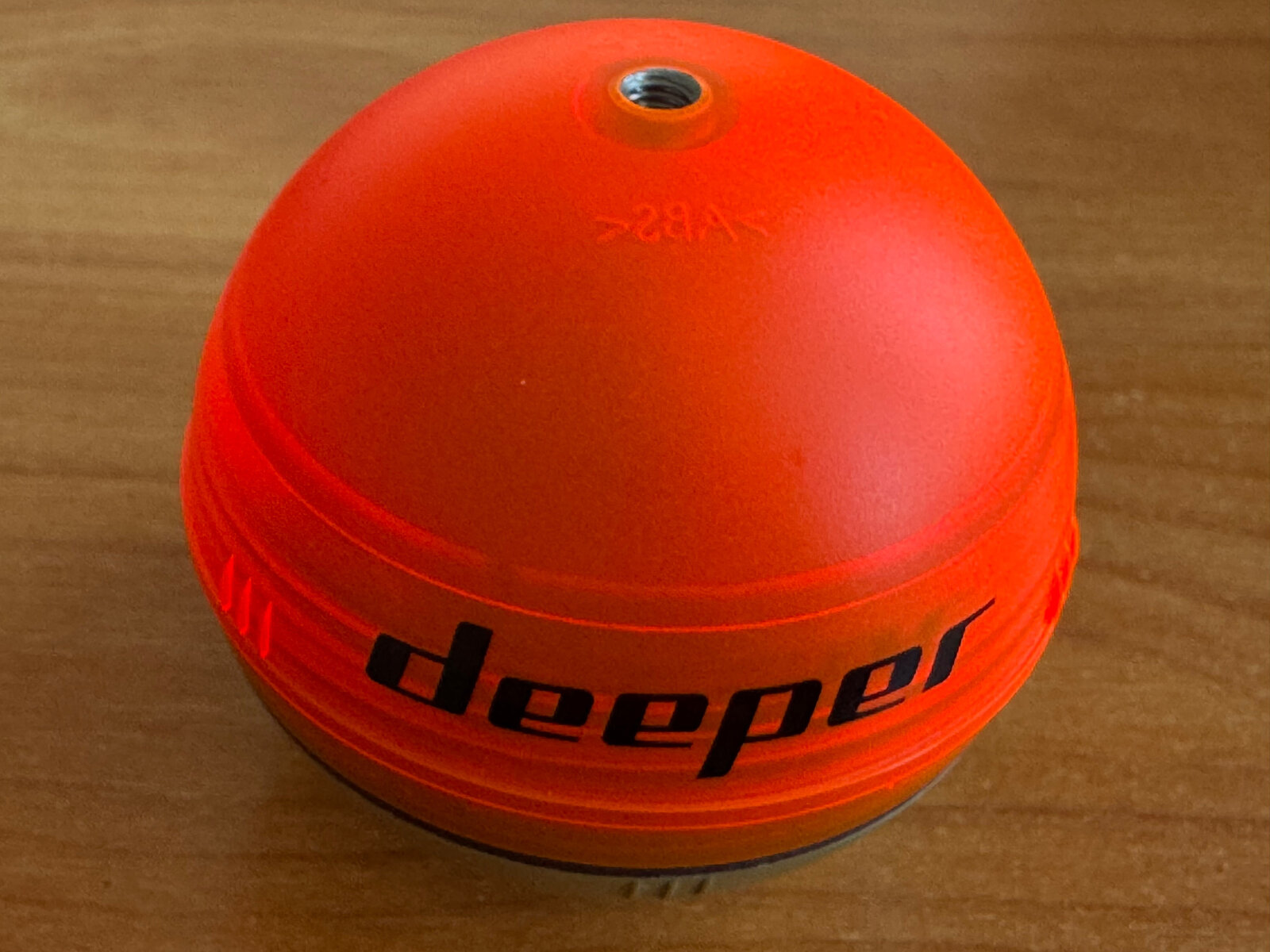

Сонар Deeper DP4
Сонар Deeper DP4 4032x3024

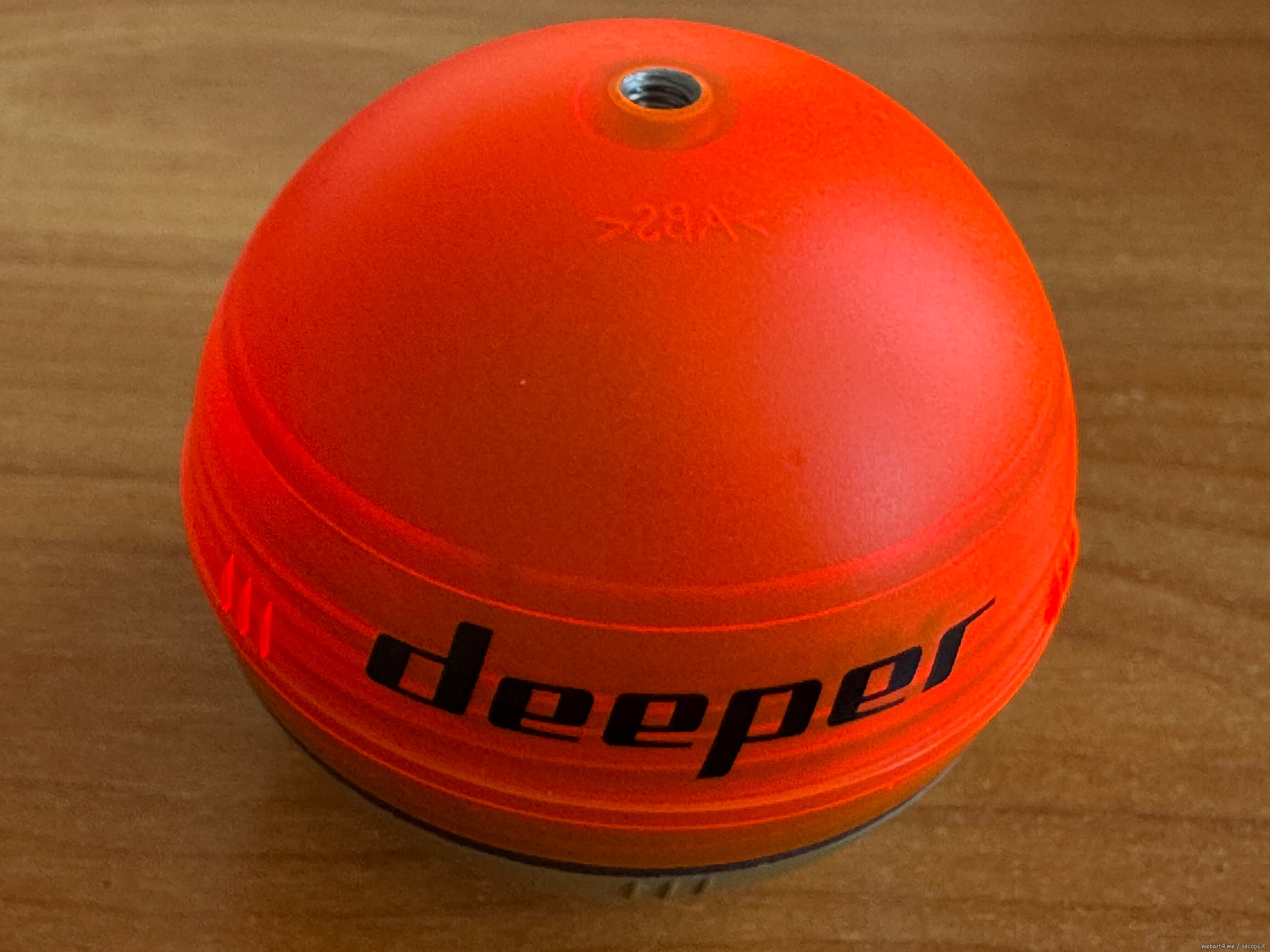

Сонар Deeper DP4
Сонар Deeper DP4 4032x3024

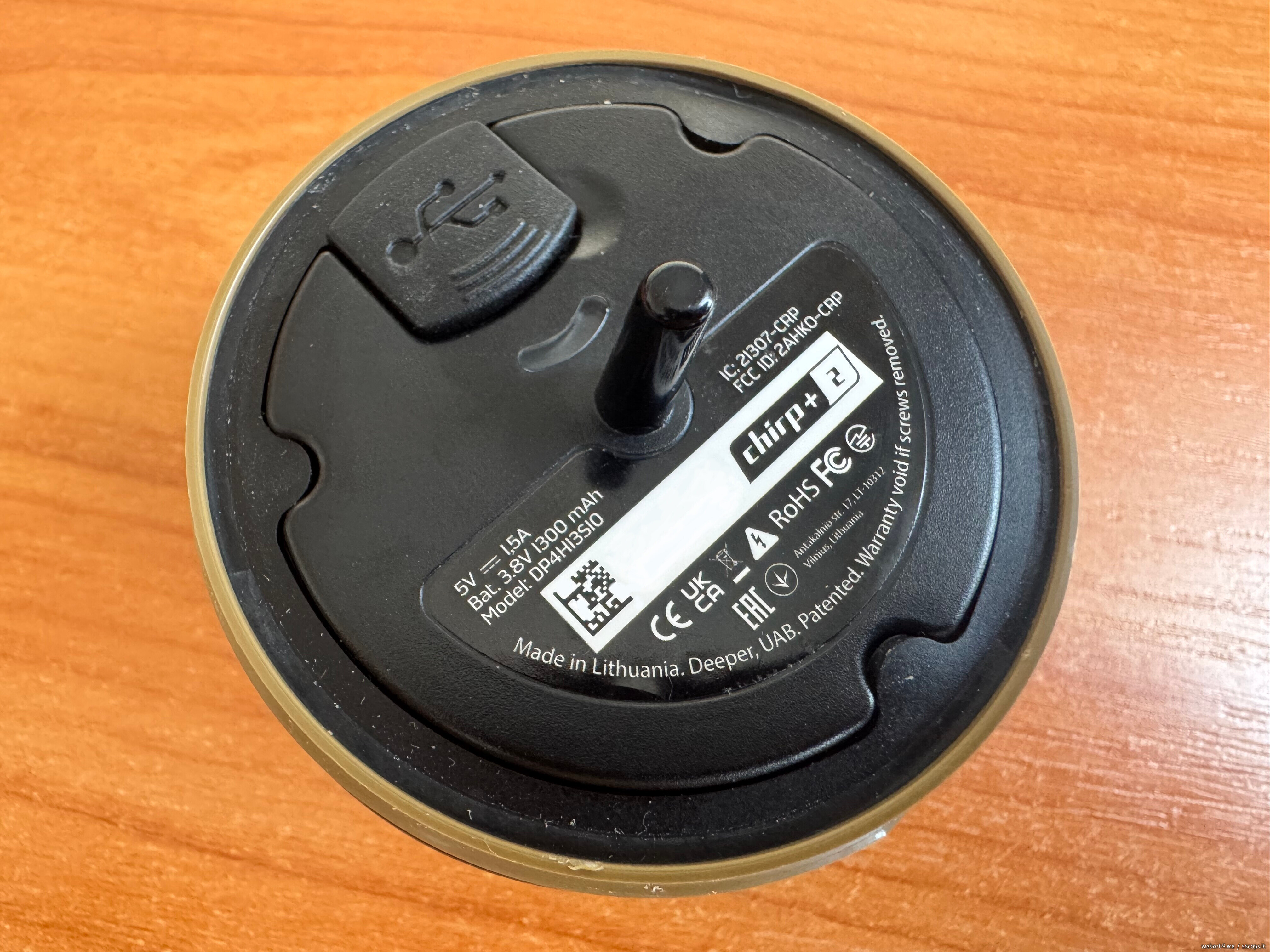

Сонар Deeper DP4H13S10
Сонар Deeper DP4H13S10 4032x3024


Имеем сонар Deeper DP4H13S10, задача увеличить дальность действия сигнала.
Оригинальный Deeper Range Extender стоит примерно €195.
Как это можно решить, используя то, что есть? И даже сделать это лучше?
Очень просто.

Maple Wireless 2.4G 9dBi Patch €15.
MikroTik | hAP lite ~ €10 или скорее бесплатно.

MikroTik hAP lite
MikroTik hAP lite 4032x3024

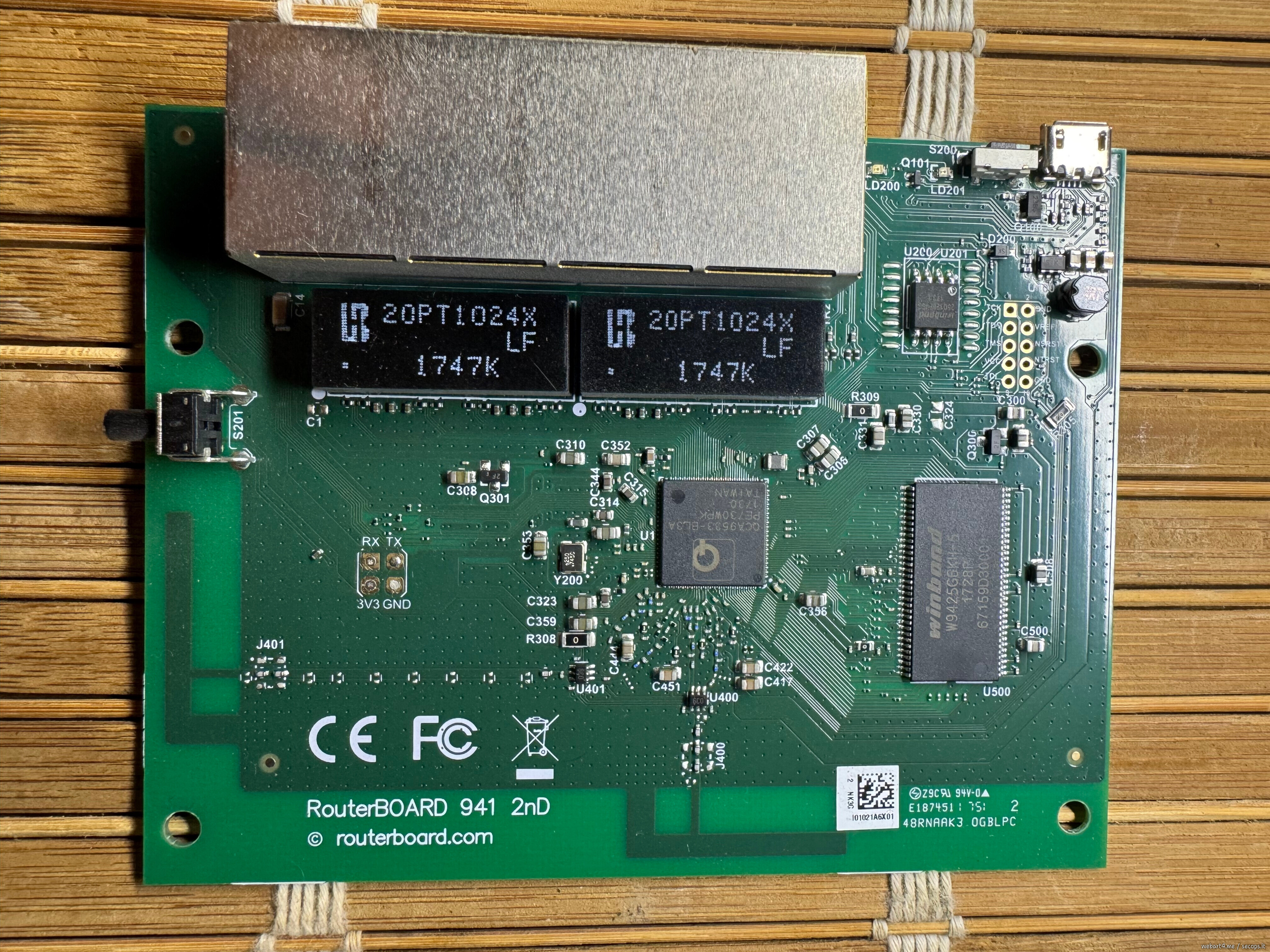

hAP lite - плата
hAP lite - плата 4032x3024

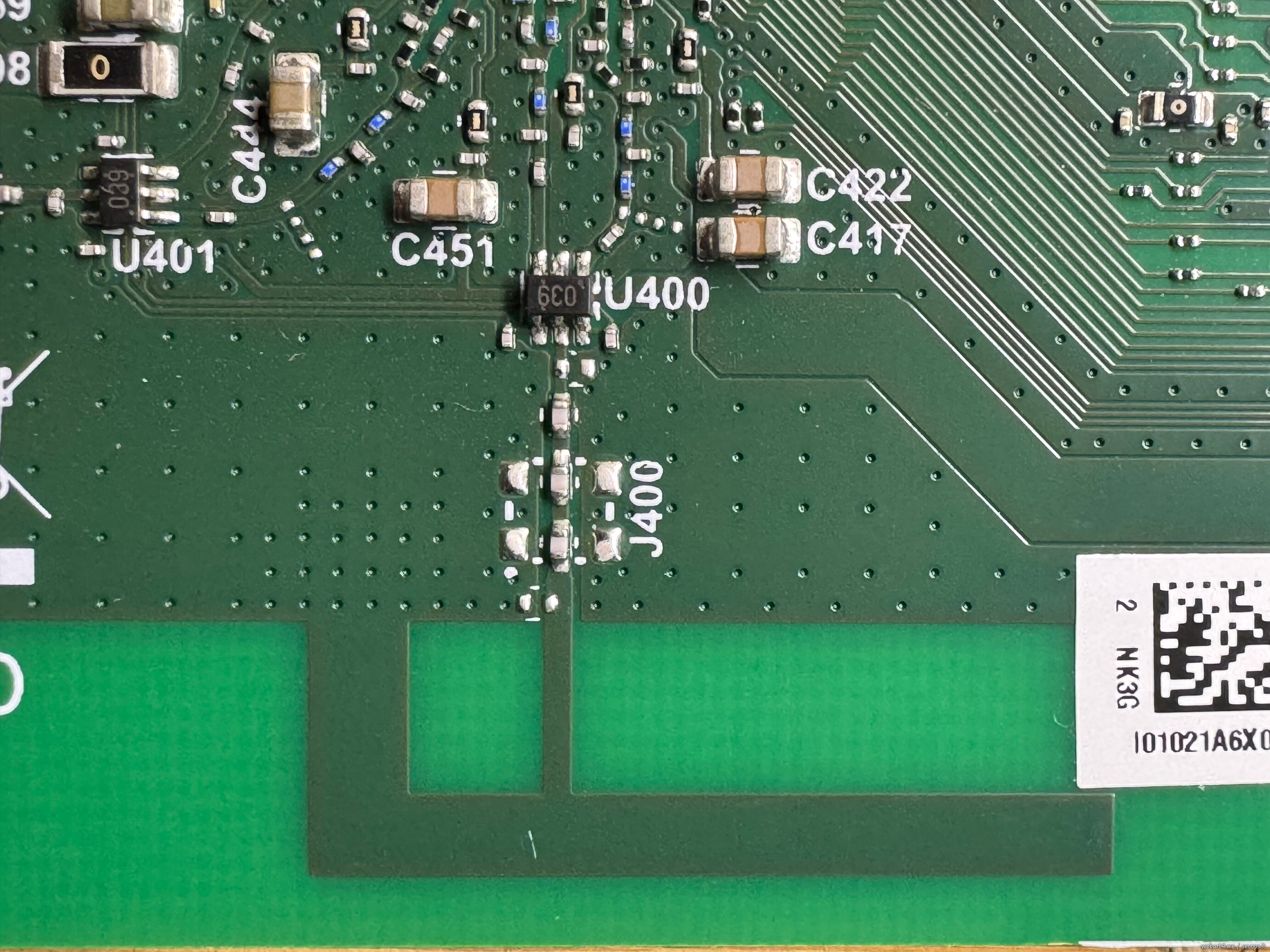

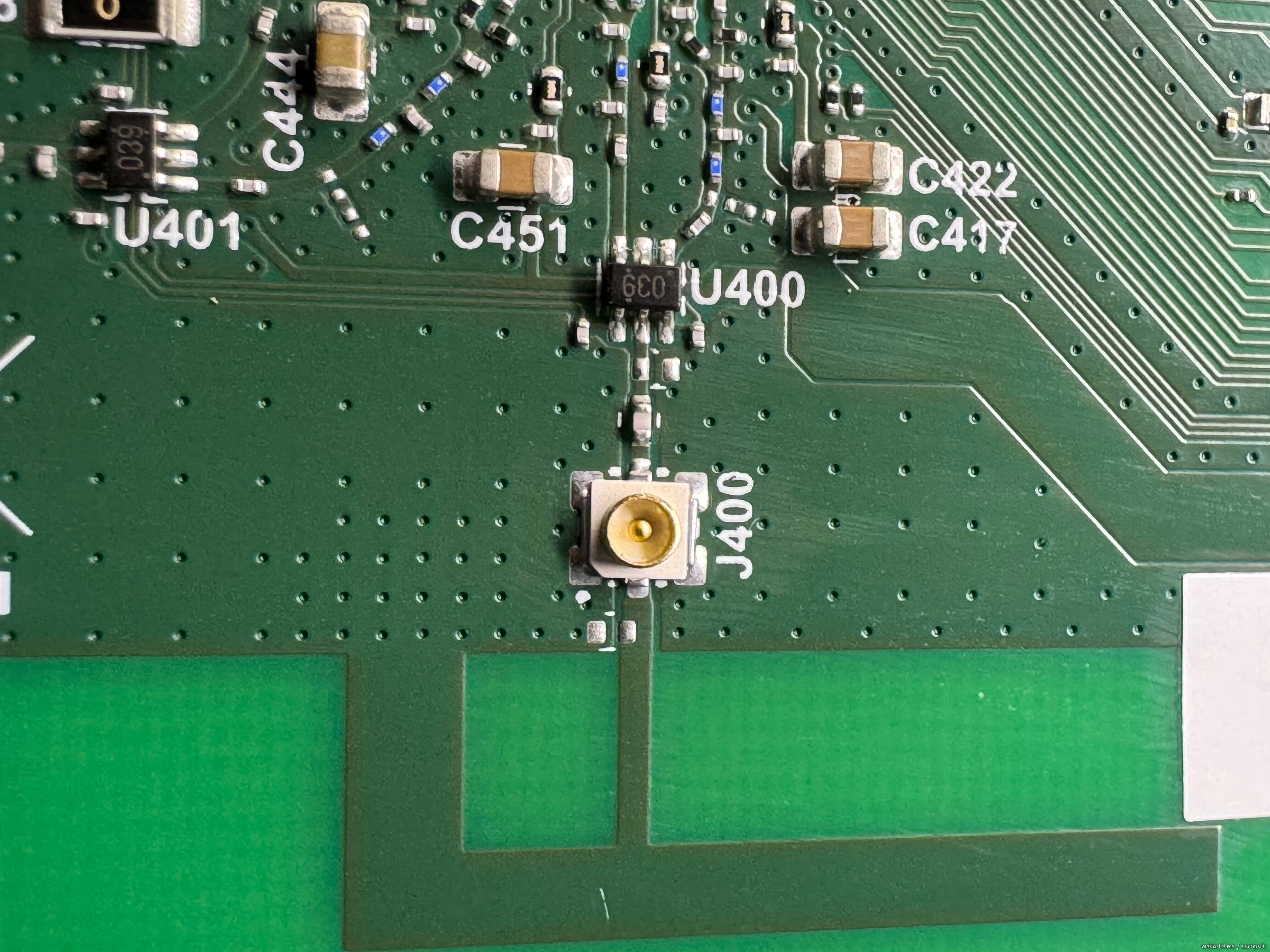

hAP lite и U.FL разъём
hAP lite и U.FL разъём 4032x3024

Надо просто припаять U.FL коннектор для вывода на внешнюю антенну.
На плате даже предусмотрено место для этого.

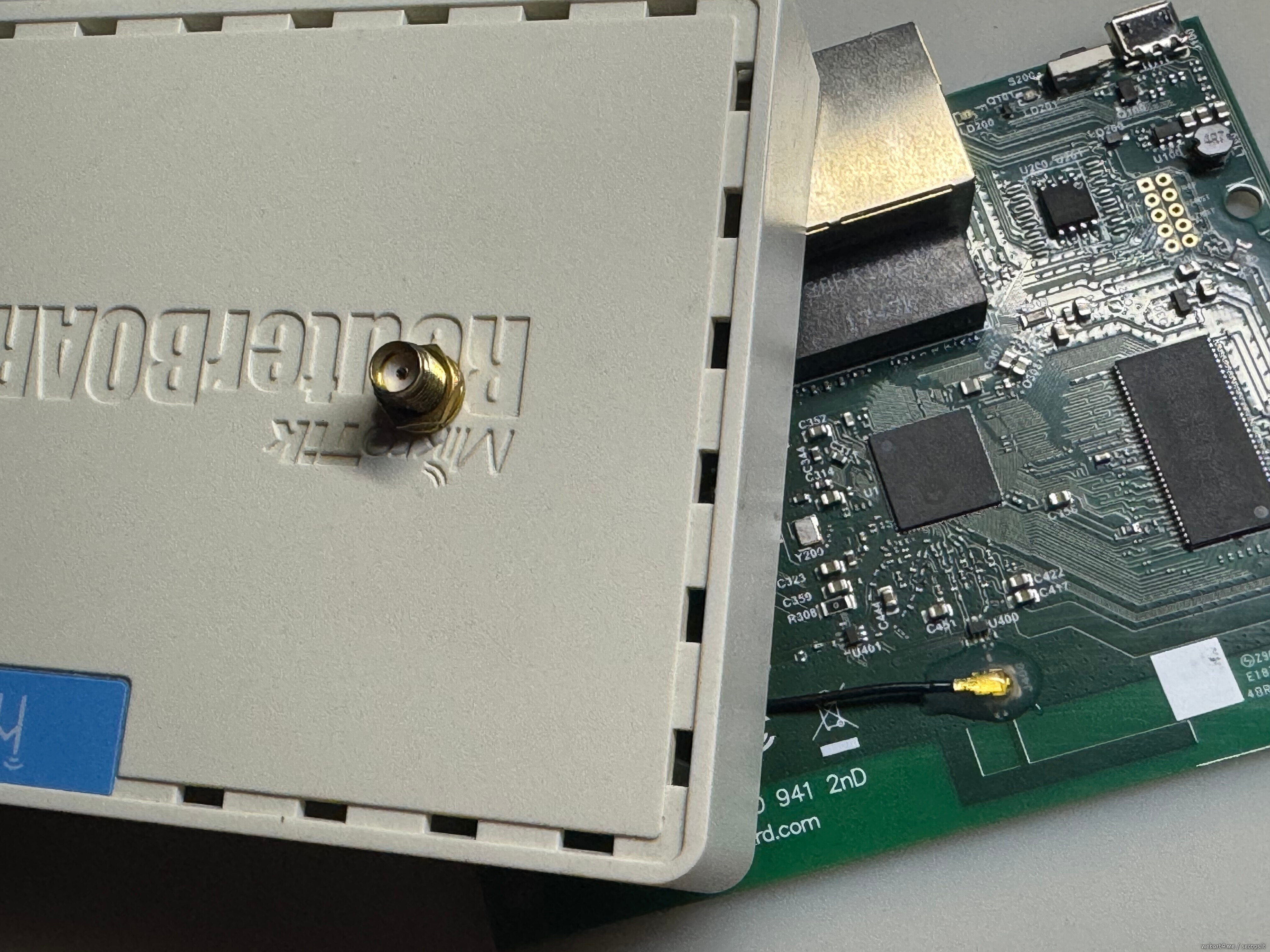

hAP lite и внешний SMA
hAP lite и внешний SMA 4032x3024

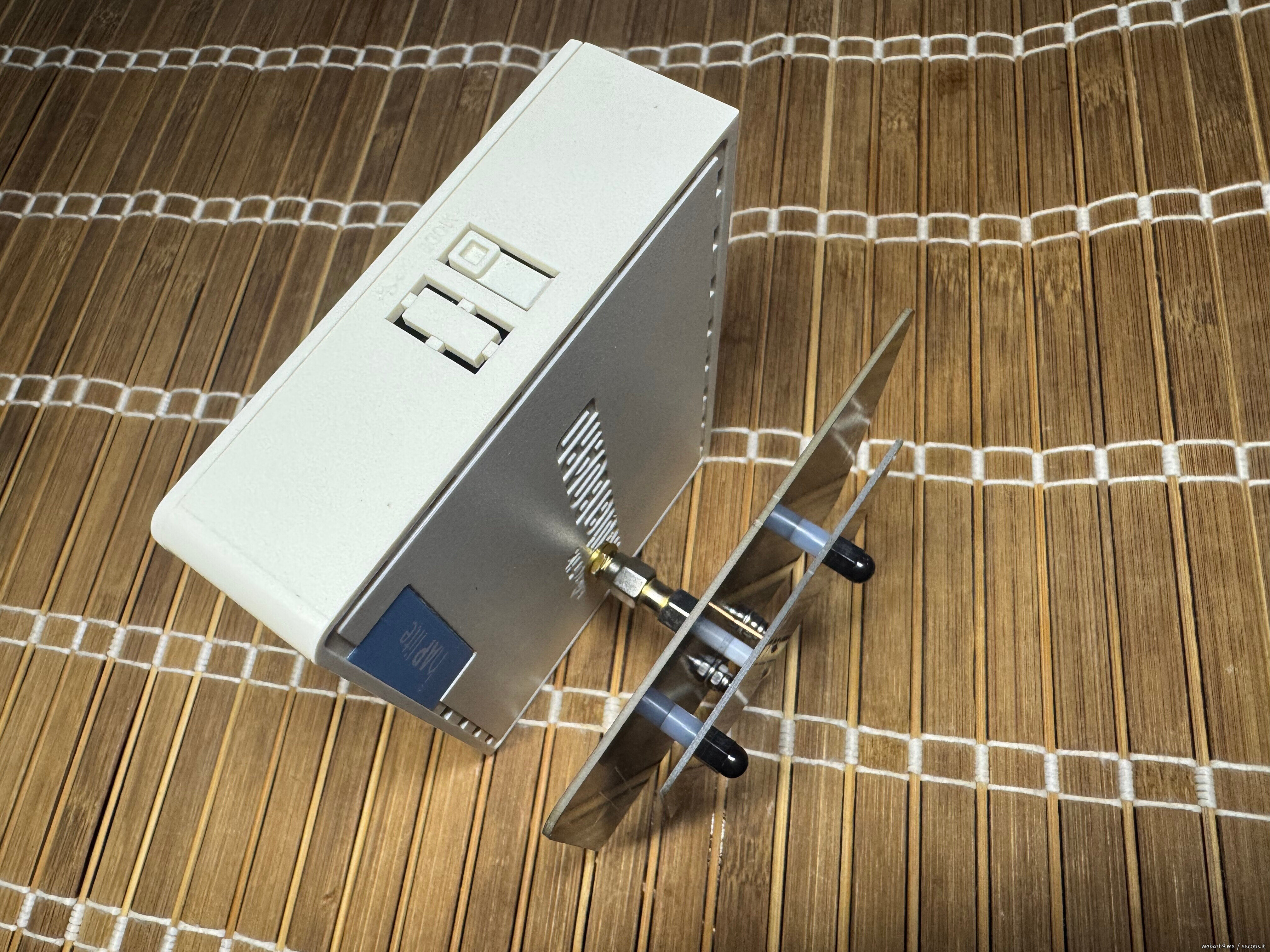

hAP lite и Maple Wireless
hAP lite и Maple Wireless 4032x3024

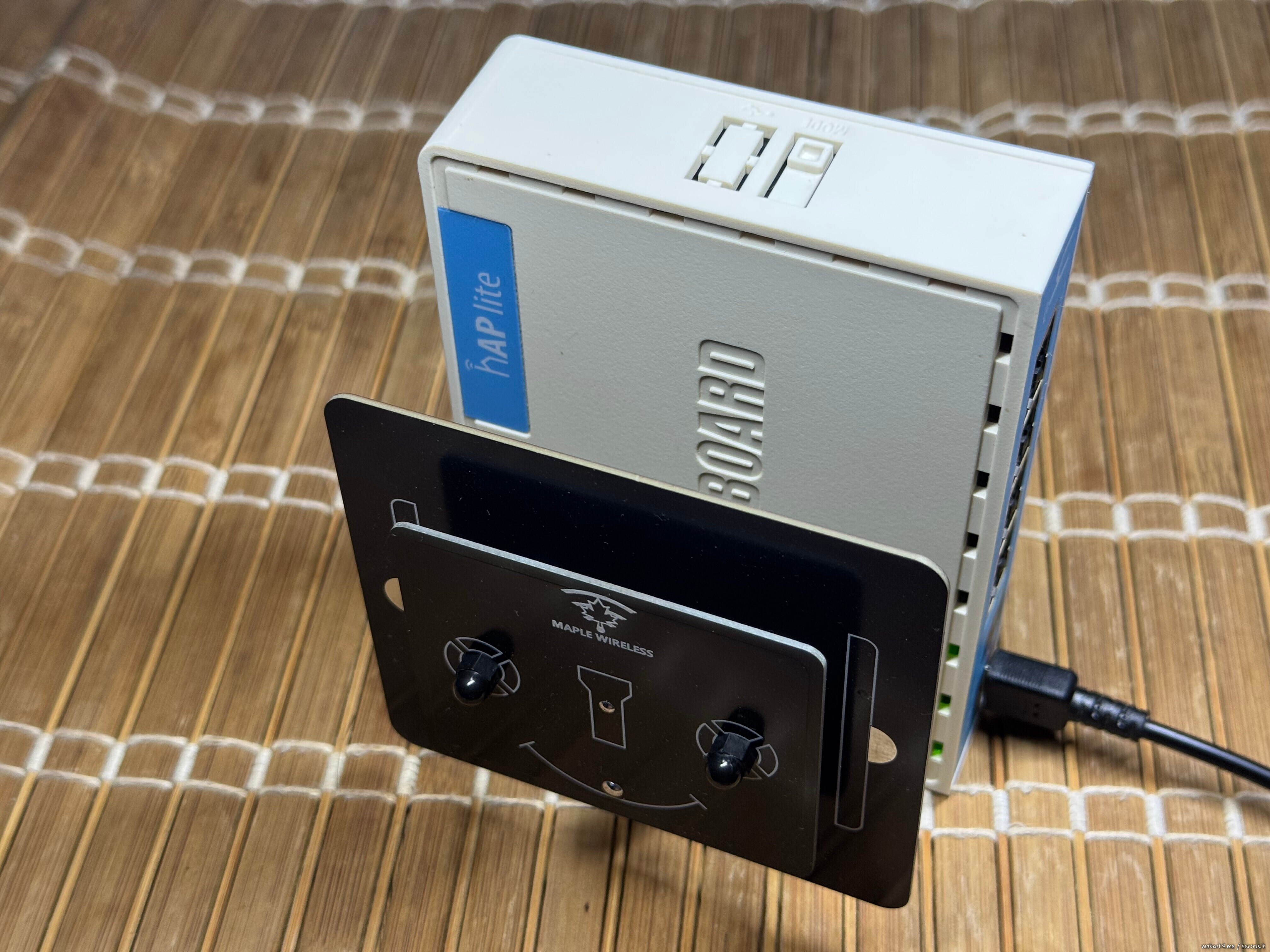

hAP lite и 9dBi Patch
hAP lite и 9dBi Patch 4032x3024


Настройка роутера уже детали.

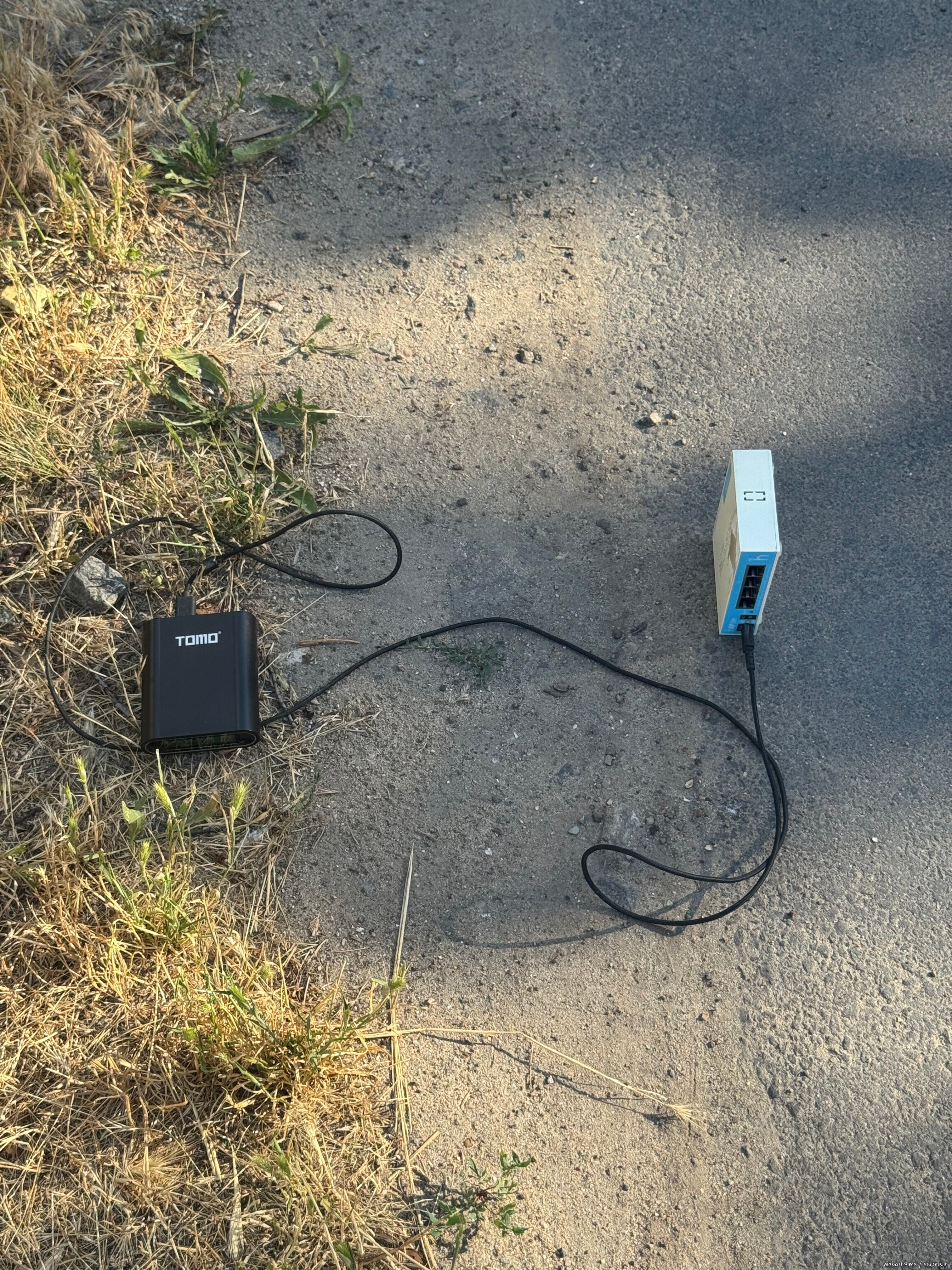

hAP lite - Проверка дальности 3024x4032 26-06-22_17-47-33_4190.jpg

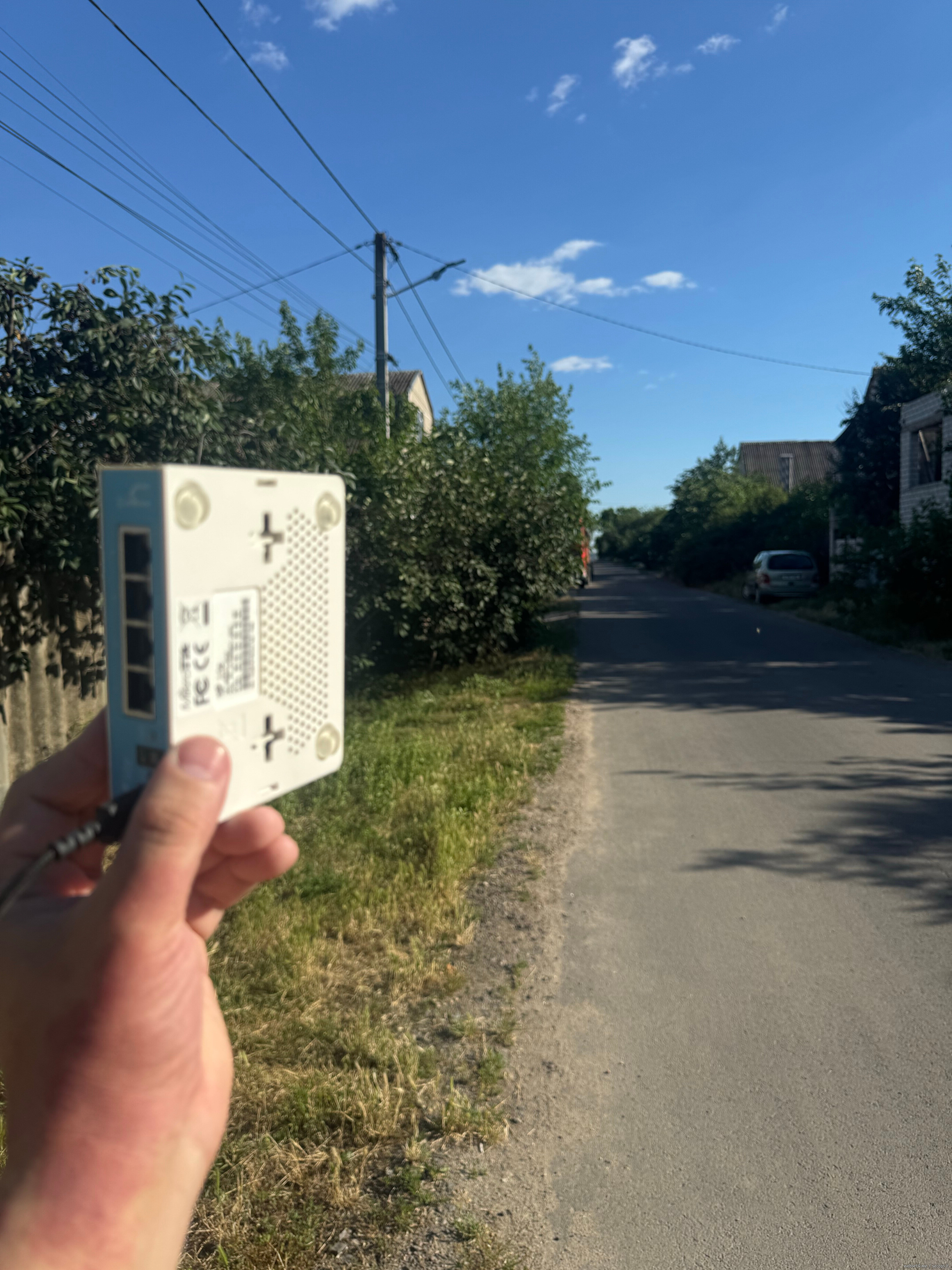

hAP lite - Проверка дальности
hAP lite - Проверка дальности 4284x5712 26-06-22_17-50-26_4191.jpg
hAP lite - Проверка дальности

Направленная патч-антенна - Maple Wireless 2.4G 9dBi Patch, с максимальным усилением 9dBi на 2.4GHz.

И как выглядит её диаграмма усиления.

Maple Wireless 2.4G 9dBi Patch - диаграмма усиления
Maple Wireless 2.4G 9dBi Patch - диаграмма усиления
